modell：ATB-800

ATB-800-serie mikrodatamaskinbeskyttelsesenheter

ATB-800-serien mikrodatamaskinbeskyttelsesenheter er egnet for å beskytte, måle og kontrollere intervallenheter for alle spenningsnivåer under 110 kV. Med perfekt beskyttelse, måling, kontroll, sikkerhetskopiering av bilaktivering og kommunikasjonsovervåkningsfunksjoner, kan det gi en komplett løsning for beskyttelse og kontroll av transformatorstasjoner, kraftverk, høy og lavspenningsfordeling og plantekraftsystemer, som sterkt kan garantere sikker og stabil drift av høye og lave spenningsstrømnett og plantekraftsystemer. Sammen med annet beskyttelses- og automatiseringsutstyr kan det brukes til å danne et automatiseringssystem gjennom et kommunikasjonsgrensesnitt. Alle enheter kan være
installert sentralt i et panel eller lokalt i høy og lav spenningsbryterutstyr.

Kontakt oss

Tidligere:ATB-600-serie mikrodatamaskinbeskyttelsesenheter

Neste:Ingen neste artikkel

modell
Funksjoner
parameter
størrelse

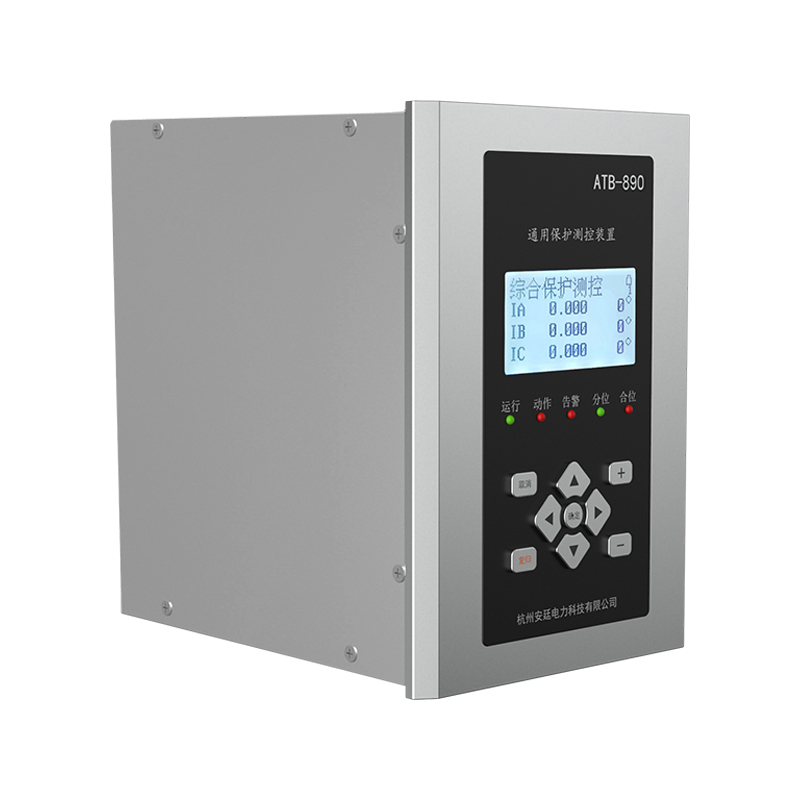

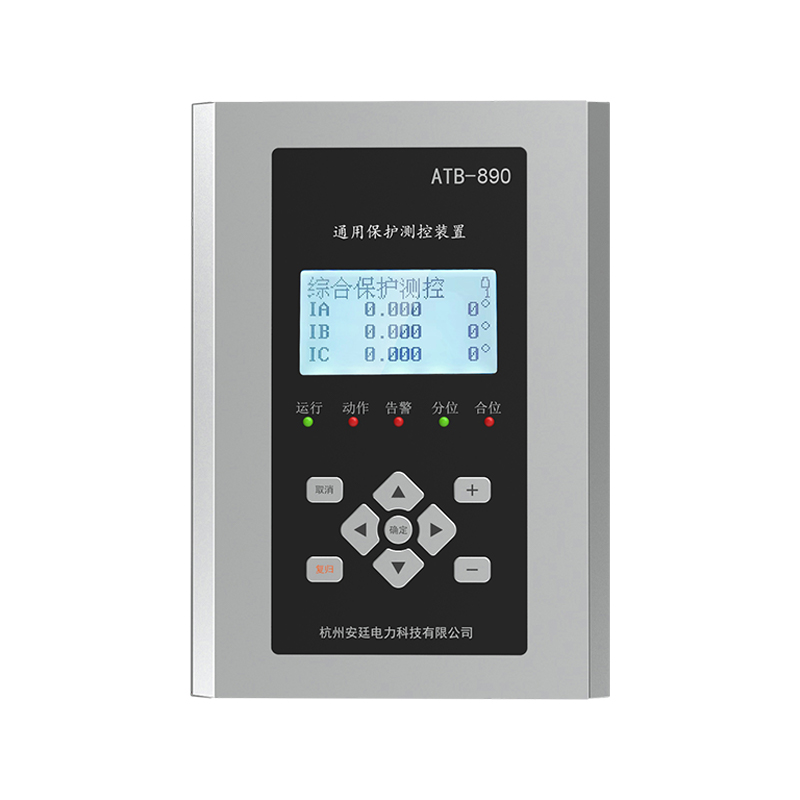

● ATB-890 Generelt formål Beskyttelses- og kontrollenhet

● ATB-865 Motorbeskyttelses- og kontrollenhet

● ATB-867 Motor Differential Protection Device

● ATB-871 Sikkerhetskopiering

● ATB-872 PT Parallell beskyttelses- og kontrollenhet

● ATB-873 PT-beskyttelsesovervåkningsenhet

● ATB-875 Busbar-standbybeskyttelsesenhet

● ATB-882 Transformator Differential Protection Device

● ATB-885 Transformator Backup Protection Monitoring and Control Device

Arbeidskraft levere
Nominell arbeidsspenning	AC200V 、 DC220V eller DC100V
Rated Tech Specs
AC strøm	5a eller 1a
AC spenning	400V eller 100V
Hyppighet	50Hz
Strømforbruk
Strømforsyning	Under drift ≤5W, under beskyttelsesstatus ≤10W
AC strømkrets	＜ 1Va/fase （i = 5a ）；＜ 0.5Va/fase （in = 1a）
AC spenningskrets	＜ 0.5Va/fase
Presis arbeidsområde
Nåværende	0.4in ~ 20in
Spenning	0,4V ~ 0,2un
Hyppighet	0.9fn ~ 1.1fn
Tid	0 ~ 100s
Nøyaktighet for beskyttelsesseksjonen
Konstant verdi nøyaktighet	≤ ± 5%
Tidsnøyaktighet	＜ ± 1% eller ± 35ms
Hele gruppehandlingstid	≤35ms
Frekvensnøyaktighet	≤0.01Hz
Nøyaktighet for måling og kontrollseksjon
AC -nøyaktighet	≤0 ± 0,2%
Aktiv og reaktiv kraft	≤ ± 0,5%
Inngangsutgang
Digital inngang	Inngangstype: aktivt antall optoisolerte innganger ： 8
Reléutgang	Nominell strøm gjennomføring av kontakter 250VAC/220VDC 5A OUTPUTTYPE ： Passiv (NULL KONTAKT)
Kommunikasjonsport
RS485	Modbus RTU
Arbeidsmiljø
Driftstemperatur	-25 ℃ ~ 55 ℃
Lagringstemperatur	-40 ℃ ~ 70 ℃
Driftsmulighet	≤90%RH ， ikke-kondensering, ingen etsende luft
Lagringsfuktighet	≤95%RH ， ikke-kondensering, ingen etsende luft
Høyde	≤2000m
Elektromagnetisk kompatibilitetsytelse
Elektrostatisk utladning	Klasse ⅳ（ GB/T 17626.2 IEC 61000-4-2）
RF feltstyrke Mottakelighet	Klasse ⅲ（ GB/T 17626.3 IEC 61000-4-3）
Elektrisk rask forbigående /burst -test	Klasse ⅳ (GB/T 17626.4 IEC 61000-4-4）
Overspenningstest	Klasse IV (GB/T 17626.5 IEC 61000-4-5)
Gjennomførte følsomhetstest	Klasse ⅲ（ GB/T 17626.6 IEC 61000-4-6）
Makt Frekvensmagnetfeltets følsomhet Test	Klasse ⅳ (GB/T 17626.8 IEC 61000-4-8)
Oscillerende bølgeimmunitet	Klasse ⅲ (GB/T 17626.12 IEC 61000-4-12)
Elektromagnetiske utslippsgrenser	Accordant (GB/T 14598.16 IEC 60255-25)
Elektriske isolasjonsegenskaper
Dielektrisk styrke	2 kV arbeidsfrekvensspenning, 1 min （GB/T 13729）
Isolasjonsmotstand	≥100mΩ （GB/T 13729）
Sjokkspenning	5kV ， 12/50μs （GB/T 13729）
Mekaniske egenskaper
Vibrasjonsrespons/holdbarhet	Klasse ⅰ （GB/T 11287）
Sjokkrespons/holdbarhet	Klasse ⅰ （GB/T 14537）
Krasjrespons	Klasse ⅰ （GB/T 14537）
Generell dimensjon
H × W × d	215,4 mm × 149mm × 183,6mm
Utskåret dimensjon	208mm × 147mm

Modell Funksjon		ATB - 865	ATB - 867	ATB - 871	ATB - 872	ATB - 873	ATB - 875	ATB - 882	ATB - 885	ATB - 890
Beskytte	Tre-trinnsstrømsbeskyttelse						■		■	■
	Fase til fashed Time Overcurrent Protection	■
	Overbelastningsbeskyttelse	■					■		■	■
	Overbelastning av blokkering av spenningsregulering								■
	Overbelastning Start luftkjøling								■
	Tre-PhaseOnce-lukk									■
	Akselerasjonsbeskyttelse									■
	Ladningsbeskyttelse						■		■	■
	Negativ sekvens overstrømsbeskyttelse	■								■
	Null-sekvens overstrømsbeskyttelse	■							■	■
	Overspenningsbeskyttelse	■			■	■			■	■
	Lavspenningsbeskyttelse	■			■	■			■	■
	Nullsekvens overspenningsbeskyttelse	■							■	■
	Lavfrekvensbelastning									■
	Ikke-kraftbeskyttelse	■	■					■
	Differensiell rask pause	■	■					■
	Forholdsdifferensial		■					■
	Andre harmonisk blokkering							■
	CT -frakoblingsblokkering		■					■
	Inline standby selvgjenvinning			■			■
	Bridges tåler selvvinning			■			■
	PT frakoblingsalarm				■	■
	Busleskledig jording				■	■
	PT -spenning parallelt/enestående				■
telemetri kommunisere	Spenning	■							■	■
	Nåværende	■	■					■	■	■
	Aktiv kraft	■							■	■
	Reaktiv kraft	■							■	■
	Kraftfaktor	■							■	■
	Hyppighet	■							■	■
	Telemetri	8	11	11	11	11	11	11	11	8
Hendelseslogging	Beskyttelseshendelser	■	■	■	■	■	■	■	■	■
	Alarmhendelser	■	■	■	■	■	■	■	■	■
	Telemeter skifthendelser	■	■	■	■	■	■	■	■	■
	Operasjonslogghendelser	■	■	■	■	■	■	■	■	■
	Utilsiktet tellingstatistikk	■							■	■
kontroll	Fjernbeskyttelse kast/retur	■	■	■	■	■	■	■	■	■
	R emote modifisering av innstillingsverdi								■	■
	Lokal/fjernkobling og lukking	■	■					■	■	■
Operasjonsboks	Tripping og lukkeindikasjon								■	■
	Selvhold og anti-tripping								■	■
	Adaptiv tur og nær strøm								■	■
	Kontrollkrets frakoblingsalarm								■	■
komm.	RS-485 Kommunikasjon	■	■	■	■	■	■	■	■	■
